Buz depolama teknolojisi, modern binalar için önemli bir enerji tasarrufu çözümüdür. Düşük elektrik tarifeleri kullanılarak gece saatlerinde buz üretip, gündüzleri yoğun saatlerde soğutma amacıyla eriterek, klima işletme maliyetlerini önemli ölçüde azaltır. Bu sistemin kritik bir bileşeni nedir?

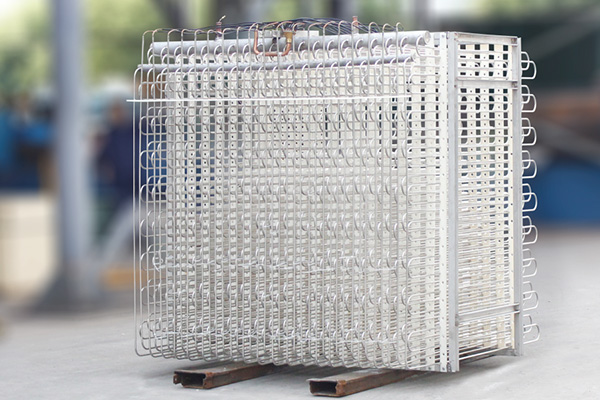

U şeklinde paslanmaz çelik ısı eşanjörü boruları
Depolama tankının içindeki tasarım, verimliliği, stabiliteyi ve kullanım ömrünü doğrudan etkiler. Bu önemli teknolojiyi inceleyelim.
Buz Depolama Üniteleri Nasıl Çalışır ve Tankın Rolü
Bir buz depolama sistemi, bir soğutma ünitesi, buz depolama tankı, ısı eşanjörü ve kontrol sisteminden oluşur. Temel süreçleri şunlardır:
• Gece buz yapma:
Düşük elektrik talebi sırasında, soğutma ünitesi tanktaki suyu veya glikolü donma noktasının altına soğutur ve ısı değiştirici borularının dış yüzeyinde buz oluşturarak soğuk enerjiyi depolar.
• Gündüzleri soğutma amaçlı buz eritme:
Talep zirve yaptığında, tanka sıcak dönüş suyu pompalanır. Bu su, buzla ısı alışverişi yaparak klima için soğuk su üretir.
U şeklindeki paslanmaz çelik borular iki rol oynar:
• Buz yapımında: Çevredeki suya soğuk aktarmak için soğutucuları (glikol gibi) dolaştırırlar.
• Buz erimesinde: Eriyen buzun enerjisini emerek soğuk su sirkülasyonu için kanal görevi görürler.

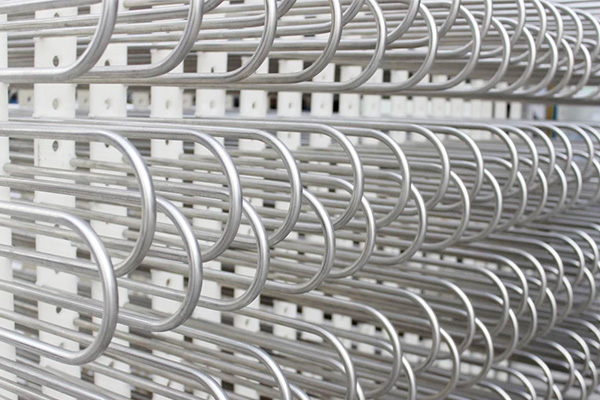

U Şeklindeki Paslanmaz Çelik Boruların Avantajları
Düz veya sarmal borularla karşılaştırıldığında, U şeklindeki paslanmaz çelik tasarımlar temel avantajlar sunar:
Verimli Isı Transferi ve Homojen Buz Oluşumu
• Daha geniş temas alanı: U-bükümü, borunun sınırlı alanda eşit şekilde dağılmasını sağlayarak buz yapma/eritme verimliliğini artırır.
• Ölü bölgelerin azaltılması: Uygun aralıklar, düz borularda yaygın olan düzensiz buz oluşumunu önleyerek, düzgün büyümeyi garantiler.
Donma Genleşme Direnci ve Gerilim Giderme
• Esnek yapı: U şeklindeki yapı, buzun genleşmesinden kaynaklanan gerilimi küçük deformasyonlarla emerek düşük sıcaklıklarda çatlamaları önler.
• Daha az kaynak: Tek parça kalıplama (tek parça yapı), düz boru bağlantılarından kaynaklanan sızıntı riskini azaltır.
Korozyon Direnci ve Uzun Ömür
• Paslanmaz çelik (304 veya 316L), klorür korozyonuna karşı dirençte karbon çeliğinden daha üstündür; su, glikol ve soğukla uzun süreli temas için idealdir.
• Pürüzsüz yüzeyler kireç oluşumunu en aza indirir, bakım ihtiyacını azaltır.
Temel Özellikler ve Seçim İpuçları
• Malzeme: 316L paslanmaz çelik, çukurlaşmaya karşı daha iyi direnç için yüksek klorürlü sulara (örneğin kıyı bölgeleri) uygundur.
• Duvar kalınlığı: Basınca (atmosferik/basınçlı sistemler) ve donma direncine bağlı olarak 0,8–1,5 mm.
• Tasarım: DN15–DN25 çapları, aralık dengeleme verimliliği ve buz genleşme odası; U-büküm yarıçapı ≥3x boru çapı (akış direncini azaltmak için).
• Kurulum: Şantiyede kaldırma için fabrikada monte edilmiş modüler boru setleri; naylon/paslanmaz çelik braketler titreşim aşınmasını önler.
Gerçek Dünya Örneği ve Faydaları
800 m³ tanklı (316 L U-borular, DN20, 1,2 mm duvar) bir ticari kompleks şunları başardı:
• %15 daha yüksek depolama verimliliği, 8 saat gündüz soğutması.
• 10 yıl boyunca sıfır korozyon sızıntısı.
• Yıllık yaklaşık 450.000 ¥ elektrik tasarrufu, <4 yıl geri ödeme süresi.
Gelecek Trendler
• Kaplamalar: Daha uzun ömür için korozyon önleyici/nano ölçekli kireç önleyici kaplamalar.
• Akıllı izleme: Depolamayı optimize etmek için buz kalınlığını ve tüp durumunu izleyen sensörler.
• Hafif tasarım: İnce duvarlı yüksek mukavemetli paslanmaz çelik (örneğin, dubleks çelik) tank yükünü azaltır.
Verimliliği, donmaya dayanıklılığı ve dayanıklılığıyla U şeklindeki paslanmaz çelik ısı eşanjörü boruları, artık buz depolama tankları için en iyi tercih haline geldi. Malzemeler ve üretim ilerledikçe, karbon nötrlüğü hedefleri için kritik öneme sahip olan yeşil binalarda ve bölgesel soğutmada daha geniş bir kullanım alanı bulacaklardır.
